Scegliere un materiale refrattario non significa trovare il prodotto « migliore ». Significa adattare le proprietà del materiale alle condizioni di esercizio specifiche del forno – termiche, chimiche, meccaniche e strutturali. L’obiettivo è uno solo: garantire una durata del rivestimento prevedibile ed economicamente giustificata.

In questo articolo presentiamo uno schema decisionale in quattro fasi che aiuta a passare in modo sistematico dall’analisi delle condizioni di esercizio alla scelta della configurazione del rivestimento. Lo schema si basa sulla pluriennale esperienza di PCO nella progettazione di rivestimenti per la siderurgia, l’industria del cemento, della calce, dell’energia e delle fonderie.

Nota: le raccomandazioni qui presentate hanno finalità puramente didattiche e non possono costituire una base diretta per la progettazione di un rivestimento. Ogni applicazione richiede un’analisi individuale e completa che tenga conto delle condizioni di esercizio, della geometria dell’impianto, della sua storia operativa e dei requisiti di processo. Se devi scegliere il materiale adatto al tuo impianto, rivolgiti al nostro ufficio tecnico – il modulo di contatto si trova in fondo alla pagina.

Fase I: Audit delle condizioni di esercizio – da dove iniziare la scelta del materiale refrattario

Prima di iniziare a consultare le schede tecniche dei prodotti, devi descrivere con precisione le condizioni in cui il rivestimento dovrà operare. È il fondamento assoluto della scelta – senza di esso, ogni decisione sul materiale è un’ipotesi.

Profilo termico

Individua la temperatura massima di esercizio e la durata del suo mantenimento (il cosiddetto soaking period, ovvero il periodo più lungo possibile durante il quale il rivestimento sarà mantenuto a una determinata temperatura). Considera qui tutte le possibili situazioni estreme.

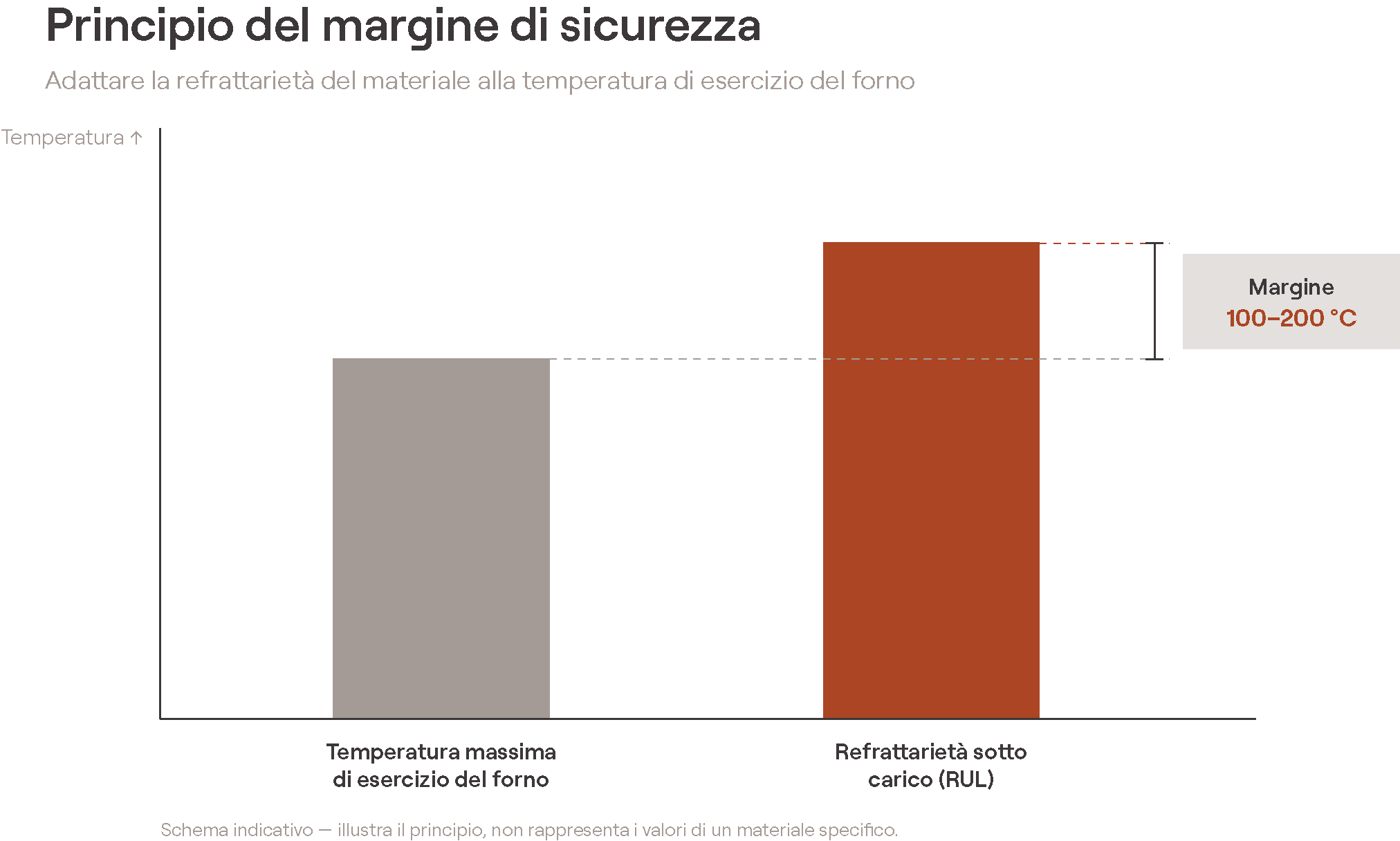

Regola pratica: i progettisti cercano generalmente di scegliere un materiale la cui refrattarietà sotto carico (ISO 1893) sia superiore di circa 100–200 ℃ alla temperatura massima di esercizio. Naturalmente occorre tenere presente che questa regola è una generalizzazione e non può essere applicata indipendentemente dagli altri fattori di esercizio – tra cui l’atmosfera in cui opera il rivestimento, poiché essa può influire in modo significativo sulla stabilità del materiale refrattario.

Modalità di funzionamento del forno

Il forno funziona in modo continuo (regime stazionario) o ciclico (avviamenti, fermate, variazioni di temperatura)? Gli impianti a funzionamento ciclico impongono requisiti molto più elevati in termini di resistenza agli shock termici e allo spalling. È uno dei fattori più spesso sottovalutati – un materiale che si comporta perfettamente in funzionamento continuo può cedere dopo pochi cicli termici. Per questo, nelle applicazioni esposte a shock termici (rapide variazioni di temperatura) o a un frequente funzionamento ciclico, conviene analizzare proprietà come la dilatazione termica e la resistenza alle variazioni improvvise di temperatura.

Quando analizzi i parametri di un prodotto, presta sempre attenzione al metodo di prova. Alcune proprietà rientrano in più norme di prova e possono quindi essere determinate in condizioni diverse. Ad esempio, la resistenza alle variazioni improvvise di temperatura può essere provata con cicli in acqua (il materiale viene raffreddato con acqua) o con cicli in aria (il materiale viene raffreddato con un flusso d’aria). Quando confronti le proprietà dei materiali, assicurati di confrontare valori determinati secondo la stessa norma di prova.

Ambiente chimico

Determina il carattere chimico dell’ambiente in cui il rivestimento dovrà operare. Sarà a contatto con il prodotto di processo – ad esempio la carica, il metallo, la scoria? Stabilisci il carattere chimico di tale sostanza – basico, acido o neutro? Individua la presenza di gas corrosivi (di norma si considerano CO, SO₂, vapori alcalini) e il carattere dell’atmosfera – ossidante o riducente.

La carica di processo e i gas presenti nell’impianto possono reagire con il materiale del rivestimento, provocando variazioni delle sue proprietà o corrosione. Possono influire sulla stabilità meccanica, sulla conducibilità termica o sulla capacità termica del rivestimento. Purtroppo non esiste un’unica regola universale – occorre sempre analizzare le condizioni di esercizio di ciascun impianto.

Sollecitazioni meccaniche

Determina se, e a quali sollecitazioni meccaniche, il rivestimento sarà soggetto. Ad esempio, valuta se il materiale può essere esposto ad abrasione dovuta al flusso del prodotto di processo o di gas carichi di polveri. Analizza se in un determinato punto possono verificarsi sollecitazioni d’urto (ad esempio a causa del flusso del materiale). Se un elemento del rivestimento svolge una funzione strutturale, conviene considerare quali tipi di forze possono agire su di esso – qui possono presentarsi tutte le sollecitazioni tipiche: compressione, flessione, taglio o trazione.

Un materiale con una resistenza a compressione molto elevata non sarà sempre la scelta giusta. Nelle applicazioni molto critiche conviene analizzare non solo le proprietà determinate a temperatura ambiente, ma anche quelle a temperatura di esercizio, nonché i possibili urti meccanici (durante il flusso o la carica del materiale). Nelle zone di intensa abrasione o urto – come le aperture di carico o le zone di transizione – la resistenza all’abrasione può essere più importante della refrattarietà stessa.

Fase II: Proprietà termomeccaniche – quali proprietà contano davvero

Una volta stabilite le condizioni di esercizio di base, analizza i materiali disponibili in funzione dei parametri meccanici e termomeccanici chiave. È la fase in cui la scheda tecnica deve essere letta con cognizione di causa – non tutti i dati hanno lo stesso peso.

Refrattarietà sotto carico (RUL)

Nelle zone portanti è un parametro più attendibile della sola refrattarietà (PCE). La refrattarietà sotto carico indica la temperatura alla quale il materiale inizia a deformarsi sotto sollecitazione di compressione – ovvero in condizioni prossime alla realtà. Dalla nostra esperienza, trascurare questo parametro è uno degli errori di progettazione più frequenti.

Aspetto importante: questo parametro può variare per uno stesso materiale a seconda dell’atmosfera nel forno (ossidante / riducente). Anche la presenza di agenti corrosivi influisce su questa proprietà del materiale. Si può assumere come regola generale che, quanto più elevata è la refrattarietà sotto carico, tanto più il materiale sarà stabile alle alte temperature.

Porosità aperta (PA)

Nelle zone a contatto con un prodotto allo stato liquido o vapore, cerca materiali a bassa porosità aperta. Un’elevata porosità facilita l’infiltrazione e il trasporto capillare delle fasi liquide aggressive in profondità nella struttura, accelerando la corrosione dall’interno.

Resistenza a flessione a caldo (Hot MOR)

È l’indicatore reale della resistenza del materiale alle sollecitazioni di flessione alla temperatura di esercizio. I dati di resistenza « a freddo » (CCS, MOR) hanno un valore progettuale limitato – le proprietà meccaniche delle ceramiche variano in modo significativo all’aumentare della temperatura. Va tuttavia osservato che, in molti casi, affidarsi ai parametri determinati in prove a temperatura ambiente è del tutto sufficiente.

Resistenza all’abrasione

Fondamentale negli impianti con intenso flusso di solidi o di gas ad alta velocità. Particolarmente importante nelle zone di transizione dei forni per cemento, nei condotti dei fumi e nei cicloni. In tali zone danno buoni risultati i materiali ad alto tenore di allumina con maggiore resistenza all’abrasione – ad esempio i mattoni di andalusite come Andalux e Abral.

Fase III: Configurazione del sistema – mattoni o calcestruzzi?

La scelta tra prodotti formati (mattoni) e prodotti colati (calcestruzzi refrattari) è una decisione di sistema, non solo di materiale. Entrambe le soluzioni sono valide – l’arte sta nell’adattarle alle condizioni.

Fase IV:Proprietà isolanti – l’equilibrio tra isolamento e durata

I processi ad alta temperatura sono molto energivori e quindi costosi. Per questo il ruolo del rivestimento non è solo quello di costituire una barriera fisica per il processo condotto nell’impianto, ma anche di limitare le perdite di calore verso l’esterno – ovvero di isolare termicamente il processo dall’ambiente. È qui che entrano in gioco i materiali isolanti leggeri, come i mattoni ISOLUX. L’isolamento dei processi ad alta temperatura è tuttavia controintuitivo e quindi insidioso.

Perché un isolamento eccessivo è dannoso

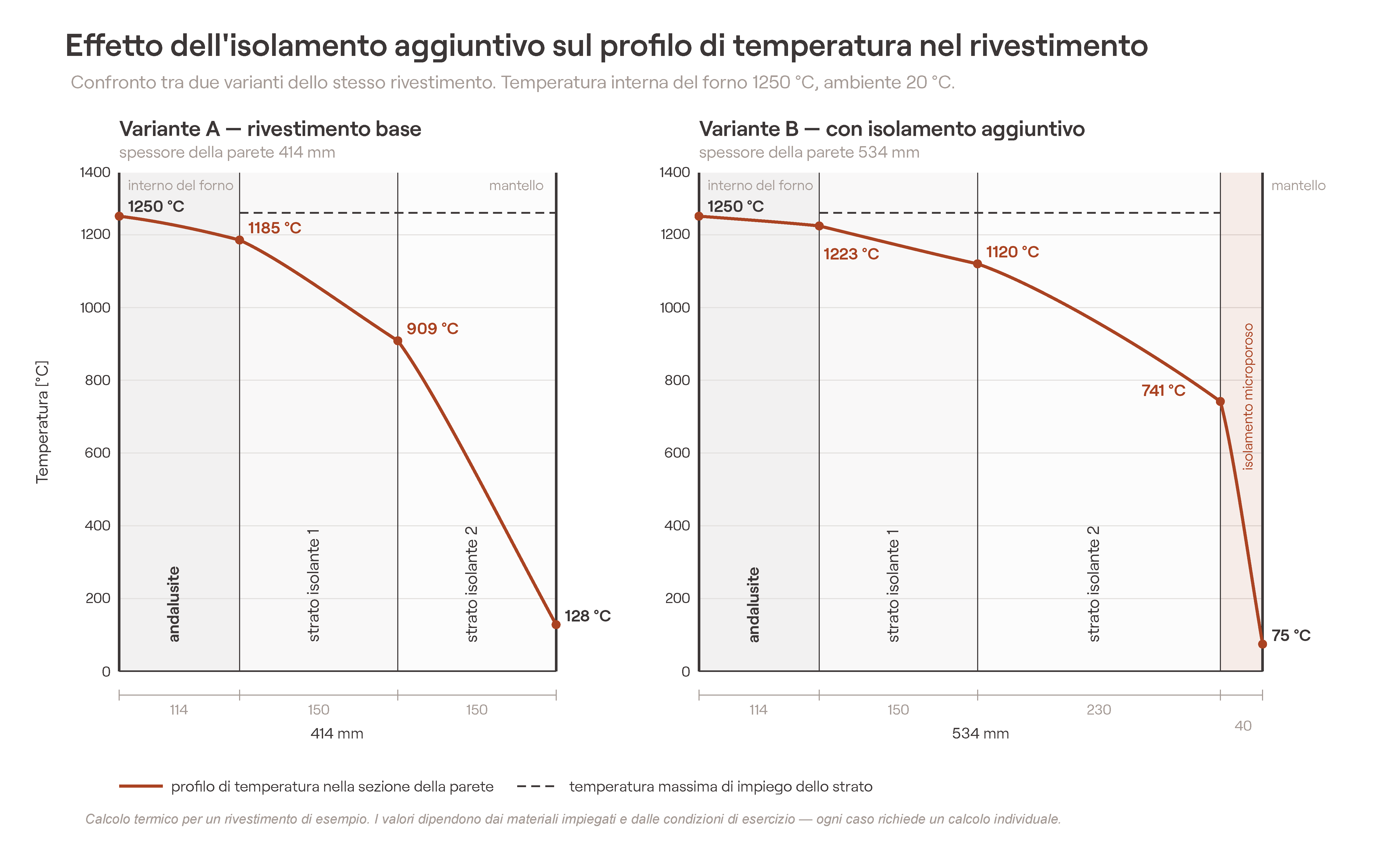

Aggiungere o ispessire uno strato isolante innalza la temperatura all’interno del rivestimento di lavoro. Le conseguenze sono gravi:

Accelerazione della corrosione chimica. I mezzi aggressivi (scorie, alcali, fasi liquide) reagiscono molto più rapidamente alle alte temperature. Una temperatura più elevata riduce la viscosità dei liquidi che penetrano nei pori del materiale, consentendo un’infiltrazione più profonda e la distruzione della struttura dall’interno.

Perdita di stabilità meccanica. Alle alte temperature i materiali refrattari assumono caratteristiche termoplastiche – iniziano a deformarsi sotto il proprio peso (scorrimento viscoso). Con un isolamento eccessivo, la zona termoplastica si sposta troppo in profondità verso l’esterno.

Assenza di una crosta protettiva. Nei forni rotanti (ad esempio per cemento) un deflusso di calore verso l’esterno troppo scarso impedisce la formazione di una crosta stabile – quello strato protettivo naturale che si forma con la solidificazione delle fasi liquide della carica sulla superficie di lavoro del materiale refrattario. Una crosta sottile o instabile comporta un’esposizione diretta del mattone all’attacco chimico o all’erosione – e quindi una durata più breve.

Tecniche per evitare un isolamento eccessivo

Riduzione dello spessore dell’isolamento nelle zone critiche. Nelle zone a temperature estremamente elevate o a corrosione intensa è preferibile accettare perdite di calore maggiori piuttosto che rischiare una distruzione prematura del rivestimento di lavoro.

Creazione di un forte gradiente di temperatura. Lo si può ottenere limitando deliberatamente l’isolamento o applicando un raffreddamento esterno (soffiaggio d’aria, camicia d’acqua).

Raffreddamento mirato dei punti critici. Nei forni a bacino, le fasce di rivestimento a livello del pelo del vetro sono spesso lasciate volutamente prive di isolamento e raffreddate ad aria, per attenuare corrosione ed erosione in quest’area, la più sollecitata.

Particolare cautela nell’aggiungere isolamento a forni esistenti

Aggiungere un isolamento esterno a un impianto già in esercizio innalza la temperatura di tutti gli strati interni. Ciò può portare al superamento della resistenza termica dei materiali intermedi, oppure provocare il surriscaldamento e lo scorrimento viscoso della struttura in acciaio. È una delle insidie di ammodernamento più frequenti – una modifica apparentemente semplice che può innescare una cascata di problemi. Per questo, prima di modificare un impianto, conviene sempre analizzare i possibili effetti dell’ammodernamento con un progettista specializzato in rivestimenti refrattari.

Conclusioni chiave

• La scelta di un materiale refrattario è un processo sistemico – dall’audit delle condizioni di esercizio, alle proprietà termomeccaniche e alla configurazione del sistema, fino alla progettazione dell’isolamento.
• Non tutte le zone di un forno richiedono lo stesso materiale – le aree più esposte necessitano di soluzioni premium, mentre nelle meno sollecitate sono sufficienti materiali economici. Una scelta consapevole permette di ottimizzare i costi senza rinunciare alla durata.
• L’isolamento è un’arma a doppio taglio: troppo poco = perdite di calore, troppo = distruzione accelerata del rivestimento di lavoro.
• Ogni applicazione è diversa – uno schema decisionale è un punto di partenza, non una risposta preconfezionata. Consultare un ingegnere esperto non è un’opzione, ma una necessità.

Domande frequenti

Qual è la differenza tra refrattarietà sotto carico (RUL) e refrattarietà semplice (PCE)?

La PCE indica la temperatura di rammollimento di un materiale senza carico. La refrattarietà sotto carico indica la temperatura alla quale il materiale inizia a deformarsi sotto sollecitazione di compressione – ovvero in condizioni più vicine all’esercizio reale. Nelle zone portanti, la refrattarietà sotto carico è il parametro più attendibile.

Perché un isolamento troppo spesso riduce la durata del rivestimento?

Un isolamento aggiuntivo innalza la temperatura dello strato di lavoro. Ciò accelera la corrosione chimica, sposta la zona termoplastica più in profondità nel rivestimento e – nei forni rotanti – ostacola la formazione di una crosta protettiva. Più isolamento non significa sempre meglio.

Mattoni o calcestruzzo refrattario – cosa scegliere?

È una decisione di sistema, non solo di materiale. I mattoni offrono posa ed essiccazione più rapide; i calcestruzzi offrono libertà geometrica e meno giunti, ma richiedono casseforme ed essiccazione accurata. La scelta dipende dalla geometria dell’impianto, dalle condizioni di esercizio e dal tempo di fermo disponibile.

Di quanto la refrattarietà di un materiale dovrebbe superare la temperatura di esercizio?

Una regola pratica indica un margine di circa 100–200 ℃ di refrattarietà sotto carico (ISO 1893) oltre la temperatura massima di esercizio. Si tratta però di una generalizzazione – l’atmosfera del forno e la presenza di agenti corrosivi possono modificare sensibilmente i requisiti reali.
